Kołnierz ASTM A350 LF2 do niskich temperatur
Najczęściej stosowanym gatunkiem jest ASTM A350 LF2 Klasa 1, odpowiedni materiał do rur to ASTM A333 Klasa 6, a do złączek rurowych ASTM A420 WPL6. Przy minimalnej granicy plastyczności 240 Mpa i wytrzymałości na rozciąganie od 480 Mpa do 655 Mpa, temperatura próby udarności wynosi -45 stopnia.
Nasz zakres dostaw
|
Oceny |
ASTM A350/ ASME SA350 Klasa LF2, LF1, LF3, LF5, LF6, LF9, LF787, Klasa 1, 2, 3 |
|
Średnice zewnętrzne |
Od 1/2'' do 24'' w normie ASME B16.5, do 60'' w normie ASME B16.47 |
|
Tabela grubości ścianek |
SCH 10, SCH 40, SCH 160 są zgodne z normą ASME B16.9 |
|
Klasa ciśnienia |
Klasa 150, 300, 600, 900, 1500, 2500 |
|
Normy produkcyjne |
ASME B16.5, ASME B16.47 A, B |
Zakres norm
Norma ASTM A350 obejmuje kilka gatunków stali węglowej i niskostopowej, kołnierzy kutych lub pierścieniowo walcowanych, armatury kutej i zaworów przeznaczonych głównie do pracy w niskich temperaturach i wymagających badania wytrzymałości na karby. Są one wytwarzane według określonych wymiarów lub według norm wymiarowych, takich jak specyfikacje ASME i API wymienione w sekcji 2. Chociaż niniejsza specyfikacja obejmuje niektóre elementy rurociągów obrabiane maszynowo z prętów walcowanych i materiałów rurowych bez szwu, nie obejmuje ona surowców wytwarzanych w tych formach produktów.
Karta katalogowa kołnierza ASTM A350
Skład chemiczny
Właściwości mechaniczne

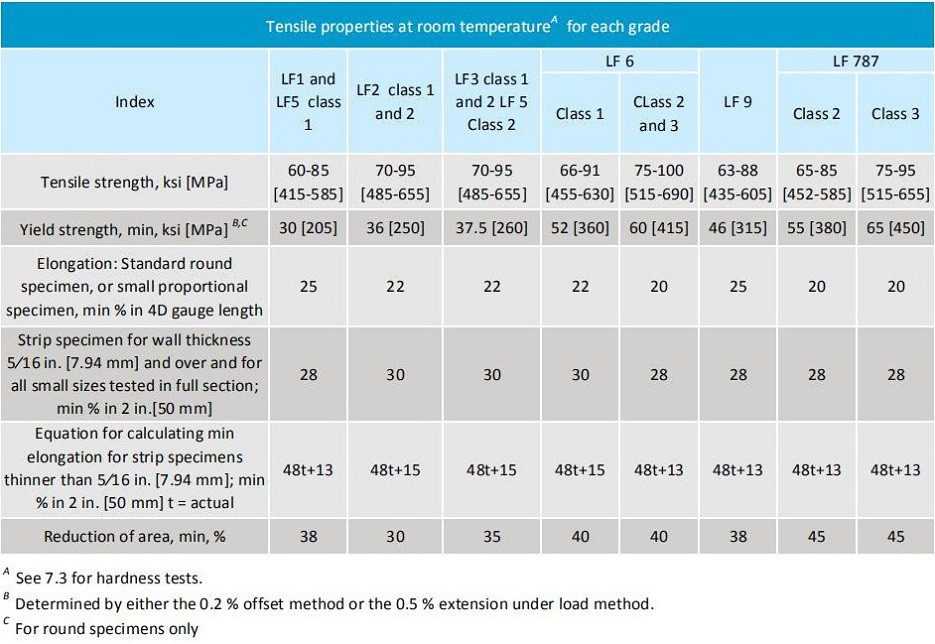

Wymagania dotyczące prób rozciągania — Materiał musi spełniać wymagania dotyczące właściwości rozciągających podane w poniższej tabeli.
Temperatura testu udarności według kołnierzy ASTM A350
Próbki testowe o wymiarach 10 mm x 10 mm
|
Stopień |
Temperatura testu, ℉ [stopień] |
|
LF1 |
-20 [-29] |
|
Klasa 1 LF2 |
-50 [-46] |
|
Klasa LF2 2 |
-0 [-18] |
|
LF3, Klasy 1 i 2 |
-150 [-101] |
|
LF5, Klasy 1 i 2 |
-75 [-59] |
|
LF6, Klasy 1 i 2 |
-60 [-51] |
|
Klasa LF6 3 |
0 [-18] |
|
Zobacz materiał LF9 |
-100 [-73] |
|
LF787 Klasa 2 |
-75 [-59] |
|
LF787 Klasa 3 |
-100 [-73] |
Wartości testu udarności:Wymagania energetyczne dla prób Charpy'ego z karbem V dla próbek o wymiarach 10 mm na 10 mm.
|
Stopień |
Minimalna wartość uderzenia dla średniej z 3 próbek, ft-lbf [J] |
Minimalna wartość uderzenia dla jednej próbki, ft-lbf [J] |
|
LF1 i LF9 |
13 [18] |
10 [14] |
|
Klasa 1 LF2 |
15 [20] |
12 [16] |
|
Klasa LF3 1 |
15 [20] |
12 [16] |
|
Klasa LF5 1 i 2 |
15 [20] |
12 [16] |
|
LF787 Klasy 2 i 3 |
15 [20] |
12 [16] |
|
Klasa LF6 1 |
15 [20] |
12 [16] |
|
Klasa LF2 2 |
20 [27] |
15 [20] |
|
Klasa LF3 2 |
20 [27] |
15 [20] |
|
Klasy LF6 2 i 3 |
20 [27] |
15 [20] |
Produkcja - Topienie i kucie
Proces topienia - Stal musi być produkowana w dowolnym z następujących procesów pierwotnych: martenowski, tlenowy, elektryczny lub próżniowo-indukcyjny (VIM). Pierwotne topienie może obejmować oddzielne odgazowanie lub rafinację, a następnie może nastąpić wtórne topienie przy użyciu elektrożużlowego przetapiania (ESR) lub próżniowo-łukowego przetapiania (VAR).
Utylizacja - Należy dokonać odpowiedniej utylizacji, aby zapobiec powstawaniu szkodliwych rur i nieuzasadnionej segregacji.
Proces kucia
Materiał na odkuwki powinien składać się z wlewków lub kutych, walcowanych lub odlewanych prętów, kęsisk, płyt lub prętów.
Obróbka cieplna
Po obróbce na gorąco i przed ponownym podgrzaniem w celu obróbki cieplnej odkuwkę należy pozostawić do ostygnięcia do temperatury znacznie poniżej zakresu transformacji.
Odkuwki klasy z wyjątkiem klasy LF787 powinny być poddane obróbce cieplnej w stanie normalizowanym, normalizowanym i odpuszczanym lub hartowanym i odpuszczanym. Według uznania producenta materiał, który przeszedł hartowanie i odpuszczanie, może być normalizowany przed operacją austenityzacji/hartowania.
Nie przewiduje się żadnych ograniczeń co do rozmiaru poza możliwością producenta spełnienia określonych wymagań. Jednak klasa 3 gatunku LF787 jest dostępna tylko w stanie hartowanym i poddanym obróbce cieplnej przez wytrącanie.
